DNP 3.0
2023-11-25 15:10:03
DNP3.0
測試環境：AXON軟件模擬DNP3.0通信協議測試；上位機AXON當DNP3.0主站（Master）。
四信網關當DNP3.0從站：網關對下采集其他通信協議的儀表，對上協議轉換為
DNP3.0通信對上。
- 網關數據采集配置
- 配置對下采集，以modbusTCP采集為例：
2、配置對上協議轉換DNP3.0，配置監聽端口和目標地址、本地地址；
3、點表配置
①配置對應地址，如各種分配10個地址段；
②勾選剛剛采集modbusTCP的ETH口；
③點擊快速添加；
④保存命令。
二、AXON軟件配置
1、右鍵add DNP3主站mDNP3；

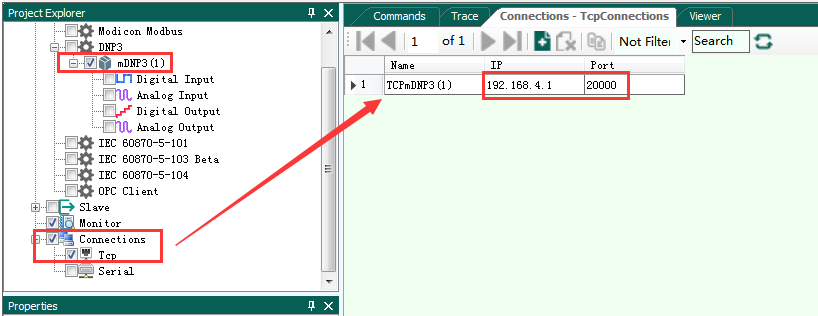

2、填寫DNP3從站的IP地址和端口：

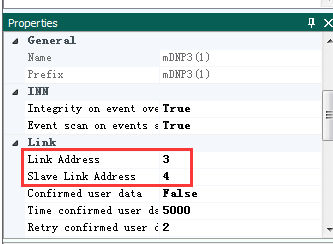

3、右鍵mDNP3選擇屬性，進行協議參數配置：
- 兩邊的參數匹配：
- 右鍵mDNP3選擇RUN運行調試：可見正確解析的遙測和遙信。
Item和數據類型是和網關中定義的地址相匹配的。

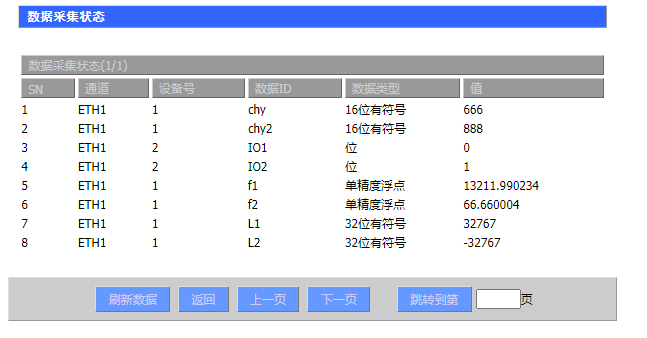

三、采集狀態
狀態-智能網關應用狀態，數據采集狀態，可以查看到網關采集的狀態。
