概述

F-G100智能網關系列是四信面向工業物聯網推出的現場智能數據采集終端，利用公用3G/4G/5G網絡為用戶實現現場設備的遠程數據采集、遠程下載和遠程維護。

1.1 網關系列產品介紹

F-G100網關系列有以下幾個系列設備，硬件參數如下：

1.2 網關數據類型介紹（必看）

1、位

常稱為BOOL類型，只有2個值：0或1（ture或false）。如：I0.0、M0.0、V0.1；

1. 字節（Byte）

一個字節等于8位（Bit），其中0位最低位，7位最高位，如IB0（包括I0.0~I0.7），QB0（包括Q0.0~Q0.7），MB0、VB0等；

3、16位有符號

整數Int為有符號數，最高位為符號位，1表示負數，0表示正數，范圍為-32768~32767；

4、16位無符號

字，相鄰的2個字節（Byte）組成1個字，表示一個無符號數，因此為16位。如IW0由IB0和IB1組成，其中I是區域標識符，W表示字，0是字的起始字節，需要注意的是，字的起始字節（如上例中的“0”）都必須是偶數，字的范圍為16進制的0000~FFFF（即10進制的0~65535）。

5、32位有符號

32位整數和16位整數一樣，為有符號數，最高位為符號位，1表示負數，0表示正數，范圍為-2147483648~2147483647；

6、32位無符號

定義為無符號長整形:unsigned long，數值表達范圍為:0 ~ 4294967295；

1. 單精度浮點型

浮點數為32位，可以用來表示小數。浮點數可以為：1.m×2e

1. 字符串

由字符組成的序列，字符串中的每一個元素還是字符串，字符串是不可變的序列類型，字符串的拼接只能是雙方都是字符串；

以下數據類型不常用~

1. 16位BCD

BCD碼是用4位二進制數來表示1位十進制數中的0~9這10個數碼，十進制數0~9，BCD碼與二進制的數是一樣的，但是大于9的十進制數，BCD碼與二進制數就不一樣了。如十進制15用2進制表示為1111，而用BCD碼為00010101；

10、32位BCD

同16位BCD碼；

11、16位16進制

16位的十六進制就用四位十六進制數表示，如16#8765_0123;

12、16位32進制

13、16位2進制

1個16進制對應四個2進制數：一位16進制數可以表示從0到F的（十進制的）十六個數，四位就可以表示從0到FFFF的（十進制）65536個數（16的4次方）；一位二進制數可以表示從0到1的（十進制）兩個數，十六位就可以表示從0到1111 1111 1111 1111的（十進制）65536個數（2的16次方）。16=2的4次方；

14、32位2進制

32位2進制，就是4個字節，字節（Byte ）作為一個單位來處理的一個二進制數字串，是構成信息的一個小單位。

硬件介紹

2.1 電源說明

Router 通常應用于復雜的外部環境。為了適應復雜的應用環境，提高系統的工作穩定性，Router采用了先進的電源技術。用戶可采用標準配置的12VDC/1.5A電源適配器給Router供電，也可以直接用直流5~36V電源給Router供電。當用戶采用外加電源給Router供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過36V），并保證電源功率大于8W以上。

推薦使用標配的12VDC/1.5A電源。

2.2指示燈說明

2.2.1 F3X26Q

Router提供以下指示燈：“PWR”、“Online”、“LAN”、“WAN/LAN”、“WIFI”。各指示燈狀態說明如下表：

注：不同型號配件和接口可能存在差異，具體以實物為準。

2.2.2 F3X26-TB

Router提供以下指示燈：“PWR”、“Online”、“LAN”、“WAN/LAN”、“WIFI”。各指示燈狀態說明如下表：

2.2.3 F-G100

智能網關提供以下指示燈：“PWR”、“SYS”、“Online”、“SIM”、“LAN1~LAN4”、“WAN”、“WIFI”、“信號強度指示燈”。各指示燈狀態說明如下表：

2.3 設備接口

2.3.1 F-3X26Q

3.5mm端子接口定義：

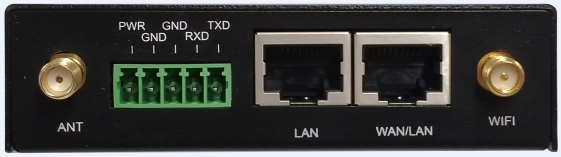

采用5PIN的3.5mm端子接口，包含POWER與RS232(RS485)功能。具體定義如下：

2.3.2 F-3X26-TB

3.5mm端子接口定義：

采用11PIN的3.5mm端子接口，包含POWER與3個RS232功能。具體定義如下：

另一側3PIN的3.5mm端子接口，包含1個RS485功能。具體定義如下：

2.3.3 F-G100(5G)

連接RS232/RS485線：

將RS232和RS485線端插到智能網關的14PIN接口上，引出來的RS232/RS485線到用戶設備的RS232/RS485串行接口上,接口信號連接如下：
