F8L10T（D)_低功耗模式_空中喚醒教程
2022-11-07 17:59:45
低功耗模式_空中喚醒 配置教程
一、前期準備
先保證2個lora設備透傳模式能相互通信。
二、空中喚醒原理介紹
1、無線網絡應用中有一種低功耗操作模式，即空中喚醒模式：節點即使處于休眠，當需要 節點工作時，可以直接通過無線手段喚醒該節點，讓其接收到數據。
2、空中喚醒的基礎原理是，喚醒發起端在有效數據前頭加一段較長的前導碼，待喚醒端的 無線節點進行周期性地喚醒，監聽網絡。一旦捕捉到前導碼就進入正常的接收流程，若沒有 就立即休眠，等待下一次喚醒。
3、空中喚醒的休眠端，需要配置“喚醒時間”和“休眠時間”：喚醒時間，指保持設備喚 醒的時間，單位 ms，當設備喚醒超這個時間則會進入休眠；休眠時間，指保持設備休眠的 周期，單位 s，當設備休眠超這個時間則會喚醒，監聽前導碼。
空中喚醒的喚醒端，需要配置“前導碼時間”，該數值需要與休眠端的休眠時間一致， 否則會造成無法通信的情況。
4、若設備接收到空中數據，在 RXDone 16管腳會有 10ms 高電平脈沖進行提示

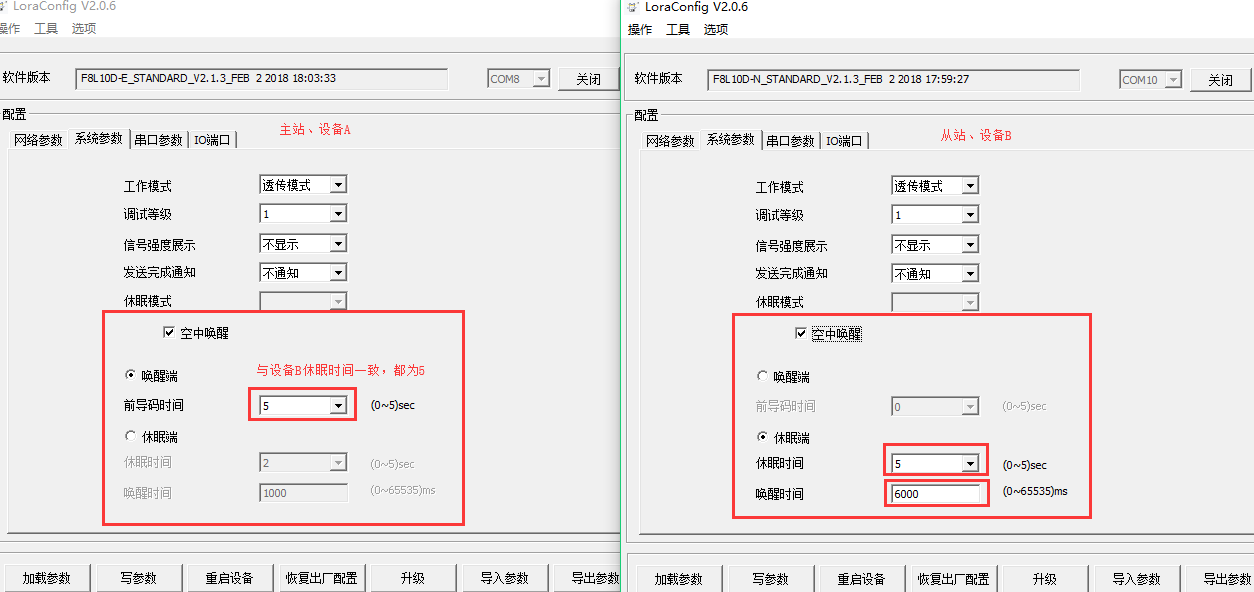

三、具體配置如下圖所示（休眠時間5s，喚醒時間6s）；
（注：如果主站為F8926網關，那么只需修改其前導碼周期時間即可，如下圖）
四、實際通訊測試
五、注意事項
1.F8L10D-N\E_Standard_v2.1.5_190228.bin版本以后，修改了如下機制：
2.修改前導碼時間配置范圍為0~60秒；
3.修改休眠時間配置范圍為0~60秒；
4.D11/RXDone（第16腳），目前機制為接收完成來自空口的數據后，該引腳會輸出10ms高電平脈沖，脈沖結束后數據才會從串口輸出（可利用這個高電平脈沖來喚醒外置MCU，達到低功耗設計的目的）；且這個脈沖長度可配置，指令為AT+RDT；
