G310簡易使用手冊

1. 接口說明：

提供1路AC輸入、3路AC輸出、2路 DC輸出、2個SFP、7個以太網LAN（其中口 4 個 LAN 口持POE+）、1個以太網 WAN/LAN 復用、2 個 RS485

2、電源接線：

注意：AC 線的線芯定義為：藍色-棕色 L（火線）-N（零線），黃綠色 PE（地線）

3、設備功能：

支持F-G100的網關功能《詳見智能網關系列使用手冊V2.0》

新增智慧燈桿功能，功能開關截圖如下：

1. 智慧燈桿功能測試：

①M(fèi)QTT下發控制交流直流開關指令：

5個開關控制開關對應的字段分別是：AC_OUT1 和 AC_OUT2 AC_OUT3，DC_OUT1 和DC_OUT2，0表示關閉，1表示開啟；

{"did":"FG1100070278","utime":"2022/08/30 14:43:30","content":[{"pid":"IO","addr":"AC_OUT1","addrv":"1"},{"pid":"IO","addr":"AC_OUT2","addrv":"1"}]}

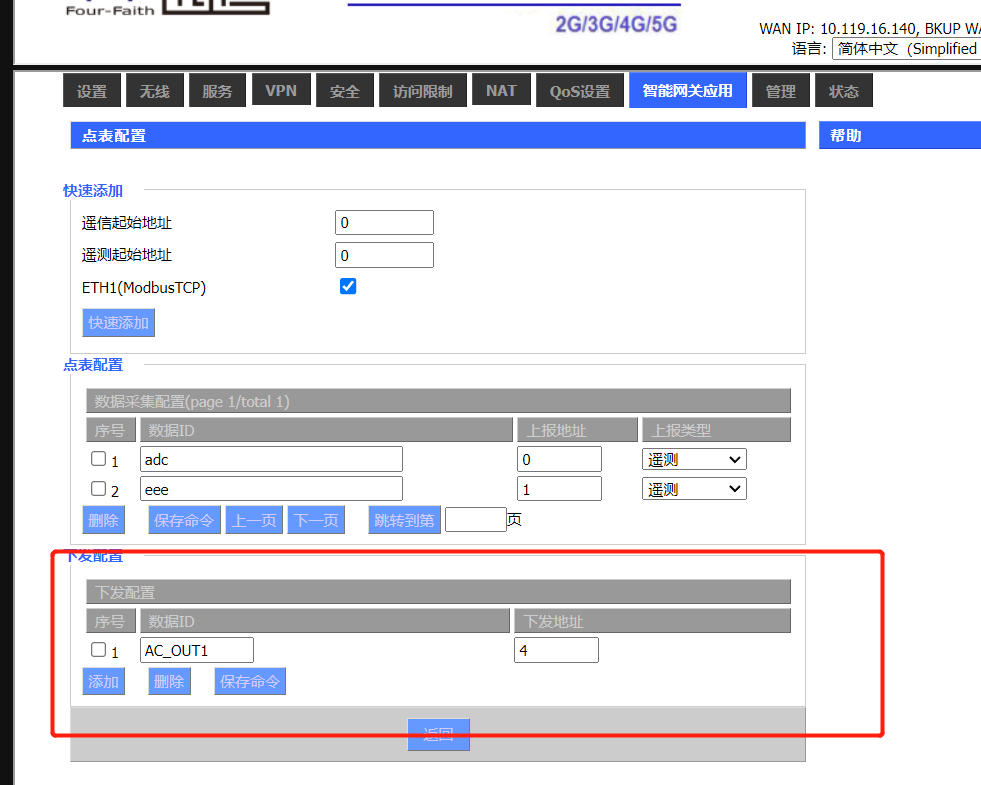

②對上M0DBUS tcp數據轉換測試

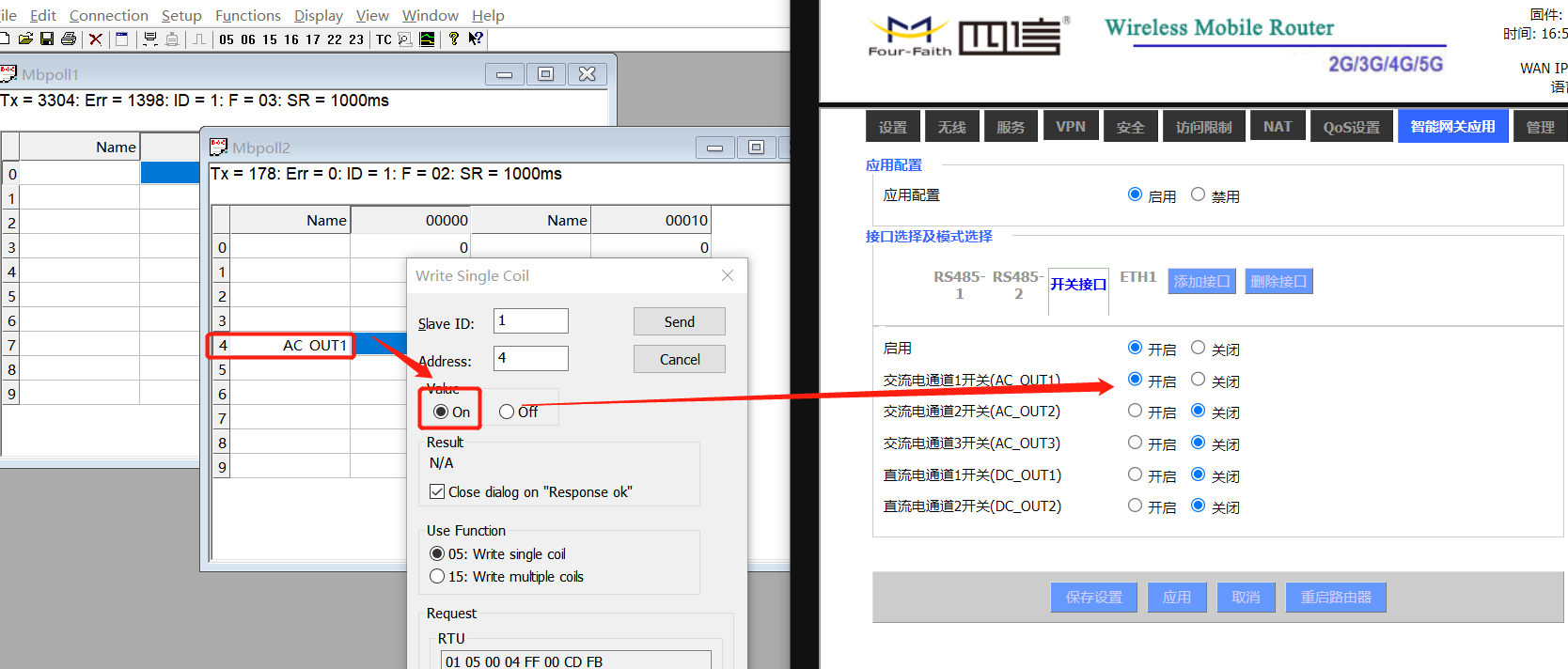

③modbus tcp下發控制交流直流開關：

④定時開關設置：

根據要求目前我們定時開關頁面獨立配置如下：

要求須知：

1. 該功能獨立于控制燈桿系列的ac和dc的開關。選擇需要根據你的配置來，首先分為經緯度定時和時間定時兩種選擇，配置如下：

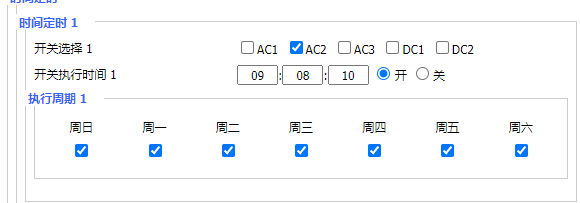

首先是我們選擇需要進行定時控制的開關。

開關執行時間采用：時：分：秒 配置的時間范圍分別為（小時：0-23，分鐘：0-59，秒：0-59）。

執行周期采用一周至，客戶可以根據自己的要求進行選擇。

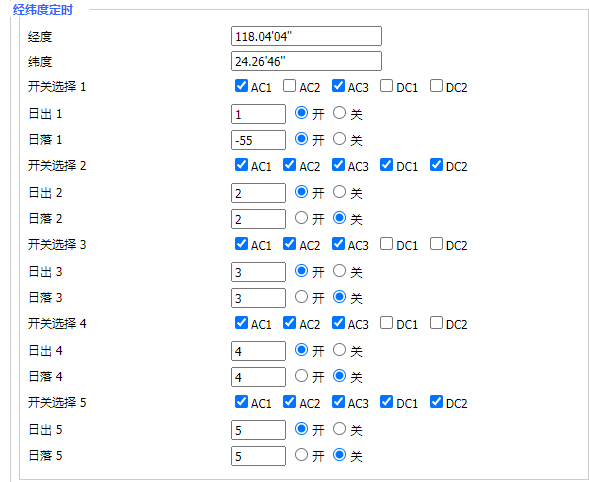

1. 經緯度定時：

經度：度分秒格式，也可以直接度，分的寫法，例如廈門的經度：118.04'04'' 或者 118.04

緯度：度分秒格式，也可以直接度，分的寫法，例如廈門的緯度：24.26'46''或者24.26

日出：日出框填寫的是一個偏移值，根據經緯度算出來的日出時間再來進行偏移，注意該框填寫的根據分鐘來偏移，該框框填寫的范圍為（-59到59）。

日落：日落框填寫的是一個偏移值，根據經緯度算出來的日落時間再來進行偏移，注意該框填寫的根據分鐘來偏移，該框框填寫的范圍為（-59到59）。

1. 臨時操作定時：

該定時方式為優先級最高的定時，開關執行時間配置方式跟定時配置的一樣。主要區別于下方的執行周期設置，如下圖：

第一個配置框?yàn)槟攴莸呐渲?，目前不做跨年份的處理，只配置?dāng)年時間內12月份的處理。后面填寫的是月份，比如如圖的為12月29到12月29，意思29號今天是執行臨時操作定時的配置。這個時間過了以后就是執行上方的緯度定時和時間定時兩種選擇配置的定時方式。格式年份生效：1900-3000，月份：1-12，日：1-31

目前該功能配置如上處理，如有疑問，請及時溝通，有錯誤也歡迎指正，謝謝。

配置協議說明：格式如下：

包頭（23 23兩個字節）+包的序號（兩個字節）+命令序號（一個字節）+包體長度（兩個字節）+包體（長度不定）+校驗（一個字節數據區異或校驗碼）+包尾（兩個字節跟包頭一致）

例如：23 23 00 01 01 00 05 31 32 33 34 35 F1 23 23 （##開頭....##結尾）

命令序號：00:重啟 01:需要設置參數 02:需要獲取的參數 03 網口狀態 04 系統時間

其中01,00.都是返回通用應答。其他的返回相關的值

00 包體內容：reboot

01 包體內容：頁面配置參數和設置的值，例如：ser_remoteport1=6666

02 包體內容：頁面配置參數值獲取，例如：ser_remoteport1 返回的包體內容：參數的值，例如這個獲取到是6666

03 包體內容：netstatus ，返回的包體內容內容：一個字節的數值，每個位代表一個網口狀態，1，up，0，down ，例如：01，就是第一個網口連接，02，第二個串口，04第三個串口。03就是一和2都接著。以此類推。

04 包體內容：date 返回的包體內容：例如：Fri Feb 25 15:51:59 UTC 2022

終端應答幀如下：有返回內容的就是按照發送包格式，無數據返回?fù)癜w內容無，包體長度為 00 00 例如通用應答：23 23 00 01 00 00 23 23

相關的開關控制參數如下：

ser_remoteip1 遠端服務器ip

ser_remoteport1 遠端服務器端口

regstpkg1 注冊包內容

Hrtpkg1 心跳包內容

mqtt_keepalive1 上傳周期。

其中后面的序號1代表的服務器的數量索引。

adj_time_hour1 定時1的小時

adj_time_min1 定時1的分鐘

adj_time_sec1 定時1的秒

adj_time_hour2 定時2的小時

adj_time_min2 定時2的分鐘

adj_time_sec2 定時2的秒

開關功能參數如下：

switch_setting_enable 定時功能啟用禁用，1啟用，0禁用

switch_setting_style 定時方式。1 時間定時，2 經緯度定時

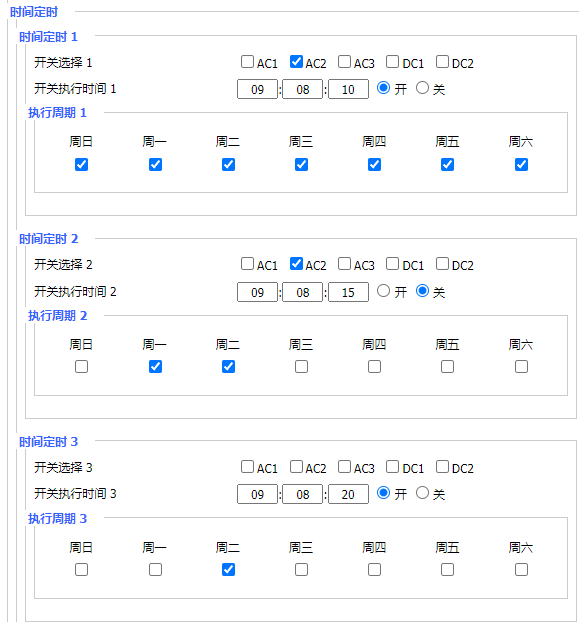

1. 時間定時參數如下：

開關選擇參數，ac1-dc2依次為：ac_sw1_runtime1，ac_sw2_runtime1，ac_sw3_runtime1，dc_sw1_runtime1，dc_sw2_runtime1 其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，例如，ac_sw1_runtime1和ac_sw1_runtime10...

開關執行時間參數，時分秒依次為：run_time_hour1，run_time_min1，run_time_sec1，開和關的參數為：switch_open_close1，其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，同上。

執行周期參數：周日到周六依次為：switch_week0_runtime1，switch_week1_runtime1....switch_week6_runtime1等，其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，同上。

1. 經緯度定時參數如下：

經度參數：gpscycle_lon

緯度參數：gpscycle_lat

開關選擇參數：ac_sw1_gpsset1，ac_sw2_gpsset1，ac_sw3_gpsset1，dc_sw1_gpsset1，dc_sw2_gpsset1 其中最后面的數字1為第一個定時組合的序號，一共5組，就是1到5，同上。

日出參數：switch_sun_up1

日出開關：switch_open_close_sun_up1

日落參數：switch_sun_down1

日落開關：switch_open_close_sun_down1

其中最后面的數字1為第一個定時組合的序號，一共5組，就是1到5，同上。

日出日落偏移值規則參照最上面的說明。

1. 臨時開關定時如下：

臨時開關啟用禁用參數：temp_switch_setting_enable 1啟用，0禁用

開關選擇參數，ac1-dc2依次為：ac_sw1_tempset1，ac_sw2_tempset1，ac_sw3_tempset1，dc_sw1_tempset1，dc_sw2_tempset1 其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，例如，ac_sw1_tempset1和ac_sw1_tempset10...

開關執行時間參數，時分秒依次為：temp_time_hour1，temp_time_min1，temp_time_sec1，

開和關的參數為：temp_switch_open_close1，1為開，0為關，其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，同上。

執行周期參數：temp_time_year1 年

開始的月份：temp_time_mon_start1，開始的天份：temp_time_day_start1

結束的月份：temp_time_mon_end1 ， 結束的天份：temp_time_day_end1

其中最后面的數字1為第一個定時組合的序號，一共10組，就是1到10，同上。

PS：所有的參數說明和規則，文檔的開頭都有說明，跟早期的版本一樣。請嚴格按照要求配置參數，謝謝，如果問題，及時反饋溝通，謝謝。
