IO口配置

協議

Modbus

接口

串口1：使用串口1進行輸入采集

串口2：使用串口2進行輸入采集

網絡：使用中心進行輸入采集

短信：使用短信進行輸入采集

所有：使用上述的所有接口進行輸入采集

上報方式

查詢：可使用默認指令或者自定義的查詢指令進行查詢

定時：按照設置的上報間隔自動上報

電平變化：電平產生變化時上報

查詢指令

上報方式為查詢時，可設置此參數

不設置：使用默認指令查詢

設置：使用設置指令查詢

Modbus通信指令

IO1:

發：01 02 00 00 00 01 B9 CA

回：01 02 01 01 60 48（01表示高電平）

回：01 02 01 00 A1 88（00表示低電平）

IO2：

發：01 02 00 01 00 01 E8 0A

回：01 02 01 01 60 48（01表示高電平）

回：01 02 01 00 A1 88（00表示低電平）

IO3：

發：01 02 00 02 00 01 18 0A

回：01 02 01 01 60 48（01表示高電平）

回：01 02 01 00 A1 88（00表示低電平）

注：modbus通信中的設備id 01可在工具中自定義配置。

IO1-3的寄存器地址0x0000-0x0002,對應組態寄存器地址：0x10001-0x10003。

接收號碼

接口為短信時，可設置此參數

注意：

1、接口為所有時，定時和電平變化不會以短信方式上報結果

2、接口為短信時，定時和電平變化會將結果上報到設置的接收號碼，查詢則上報到發送查詢指令的號碼

上報間隔

上報方式為定時時，可設置此參數

IO2

同上

IO3

同上

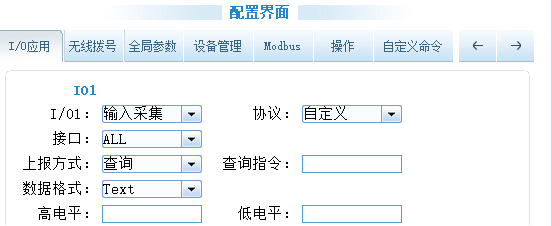

協議

自定義

接口

串口1：使用串口1進行輸入采集

串口2：使用串口2進行輸入采集

網絡：使用中心進行輸入采集

短信：使用短信進行輸入采集

所有：使用上述的所有接口進行輸入采集

上報方式

查詢：可使用默認指令或者自定義的查詢指令進行查詢

定時：按照設置的上報間隔自動上報

電平變化：電平產生變化時上報

注意：

1、接口為所有時，定時和電平變化不會以短信方式上報結果

2、接口為短信時，定時和電平變化會將結果上報到設置的接收號碼，查詢則上報到發送查詢指令的號碼

數據格式

Text：查詢指令和結果為文本格式

Hex：查詢指令和結果為十六進制格式

高電平

輸入為高電平時，查詢的顯示結果

低電平

輸入為低電平時，查詢的顯示結果

查詢指令

上報方式為查詢時，可設置此參數

不設置：使用默認指令查詢

設置：使用設置指令查詢

接收號碼

接口為短信時，可設置此參數

注意：

1、接口為所有時，定時和電平變化不會以短信方式上報結果

2、接口為短信時，定時和電平變化會將結果上報到設置的接收號碼，查詢則上報到發送查詢指令的號碼

上報間隔

上報方式為定時時，可設置此參數

IO2

同上

IO3

同上

協議

Modbus

接口

串口1：使用串口1進行輸入采集

串口2：使用串口2進行輸入采集

網絡：使用中心進行輸入采集

短信：使用短信進行輸入采集

所有：使用上述的所有接口進行輸入采集

控制響應

空：響應輸出默認值

設置后，響應按設置值輸出

Modbus通信指令

IO1：

發：01 05 00 00 FF 00 8C 3A（IO1置高）

回：01 05 00 00 FF 00 8C 3A

發：01 05 00 00 00 00 CD CA（IO1置低）

回：01 05 00 00 FF 00 8C 3A

IO2:

發：01 05 00 01 FF 00 9C 0A（IO1置高）

回：01 05 00 01 FF 00 9C 0A

發：01 05 00 01 00 00 AC 0A（IO1置低）

回：01 05 00 01 00 00 AC 0A

IO3:

發：01 05 00 02 FF 00 2D FA（IO1置高）

回：01 05 00 02 FF 00 2D FA

發：01 05 00 02 00 00 6C 0A（IO1置低）

回：01 05 00 02 00 00 6C 0A

IO1-3的寄存器地址0x0000-0x0002。

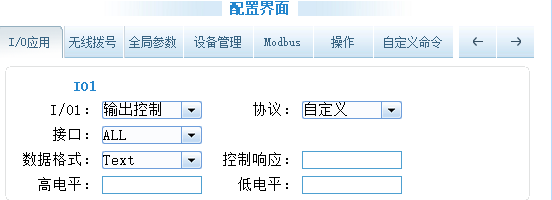

協議

自定義

接口

串口1：使用串口1進行輸入采集

串口2：使用串口2進行輸入采集

網絡：使用中心進行輸入采集

短信：使用短信進行輸入采集

所有：使用上述的所有接口進行輸入采集

控制響應

響應按設置值輸出

數據格式

Text：查詢指令和結果為文本格式

Hex：查詢指令和結果為十六進制格式

高電平

設置指令控制輸出高電平

低電平

設置指令控制輸出低電平

IO2

同上

IO3

同上

對應中心

所有：連接任意中心輸出高電平

第1中心：僅連接中心1輸出高電平

第2中心：僅連接中心2輸出高電平

第3中心：僅連接中心3輸出高電平

第4中心：僅連接中心4輸出高電平

第5中心：僅連接中心5輸出高電平

無：不連接或連接任意中心輸出低電平

接口

串口1：使用串口1進行輸入采集

串口2：使用串口2進行輸入采集

網絡：使用中心進行輸入采集

短信：使用短信進行輸入采集

所有：使用上述的所有接口進行輸入采集

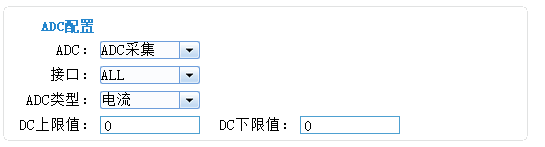

ADC類型

無:采集DTU內部寄存器的原始值，需要使用計算公式，換算出當前采集的電流值。

（電流計算：0~20mA：Ima = AdcVal *33000/4096/15/100, 單位 mA

電壓計算：0~5V ：Vv = AdcVal*500 /4096/100, 單位 V

電壓計算：0~10V ： Vv = AdcVal*1000/4096/100, 單位 V

電壓計算：0~15V ： Vv = AdcVal*1500/4096/100, 單位 V）

電流4-20MA：直接讀取換當前的電流值

電壓0-5V：直接讀取當前的電壓值

電壓0-10V：直接讀取當前的電壓值

電壓0-15V：直接讀取當前的電壓值

ADC上限值

根據實際應用場景設置采集上限值

ADC下限值

根據實際應用場景設置采集下限值

ADC2設置

同上

Modbus通信指令

ADC類型為電流/電壓時：

ADC1-2數據類型為浮點數型，寄存器地址：0x0016、0x0018

ADC1：

發：01 04 00 16 00 02 90 0F

回：01 04 04 41 9F D7 0A 00 61

（41 9F D7 0A轉換為十進制：19.98mA）

ADC2：

發：01 04 00 18 00 02 F1 CC

回：01 04 04 41 44 00 00 AF AD

（41 44 00 00換算為十進制：12.25mA）

ADC類型為無時：

ADC1-2數據類型為整型，寄存器地址：0x00030、x0004

ADC1：

發：01 04 00 03 00 01 C1 CA

回：01 04 02 05 4B FA 57

（054B 轉成十進制---->1355 ,1355*33000/4096/15/100=7.27mA）

ADC2：

發：01 04 00 04 00 01 70 0B
