F-NR300使用說明

5G CPE

使用說明書

V 1.0.1

著作權聲明

本文檔所載的所有材料或內容受版權法的保護，所有版權由廈門四信通信科技有限公司擁有，但注明引用其他方的內容除外。未經四信公司書面許可，任何人不得將本文檔上的任何內容以任何方式進行復制、經銷、翻印、連接、傳送等任何商業目的的使用，但對于非商業目的的、個人使用的下載或打?。l件是不得修改，且須保留該材料中的版權說明或其他所有權的說明）除外。

商標聲明

Four-Faith、四信、、、均系廈門四信通信科技有限公司注冊商標，未經事先書面許可，任何人不得以任何方式使用四信名稱及四信的商標、標記。

產品適用聲明

本使用說明書介紹了如何配置以下設備:

• F-NR300
• F-NR300 V2

FCC聲明：

本設備符合FCC規則的Part 15。其運作受以下兩個條件的約束：

（1）本設備不得造成有害干擾

（2）本設備必須接受任何接收到的干擾，包括可能會導致不良操作的干擾。

注意：

制造商不對未經授權的修改或更改所造成的任何無線電或電視干擾負責。這些修改或更改可能會使用戶操作該設備的權限無效。

本設備經過測試并符合FCC規則的Part 15，被認定為類B數字設備的限值。這些限值旨在為居民安裝提供合理的防護措施，防止有害干擾。本設備會產生并使用無線電頻率能量，并且如果未按照說明安裝和使用，可能會對無線電通信造成有害干擾。然而，并不能保證在特定安裝情況下不會發生干擾。如果此設備確實對無線電或電視接收造成有害干擾，用戶可以通過以下一項或多項措施嘗試糾正干擾： -重新定向或重新安置接收天線。 -增加設備與接收器之間的距離。 -將設備連接到不同于接收器所連接的電路上的插座。 -咨詢經銷商或有經驗的無線電/電視技術人員尋求幫助。

聯邦通信委員會（FCC）輻射暴露聲明 使用本產品時，請保持距離身體20厘米以確保符合射頻暴露要求。

CE聲明：

本產品只能連接到USB2.0或更高版本的USB接口。

適配器應安裝在設備附近，并易于使用。

使用指定適配器供電，設備的操作溫度不得超過40℃，也不應低于-10℃。使用其他電源供電，設備的操作溫度不得超過60℃，也不應低于-20℃。

插頭被視為適配器的斷開設備。

當設備距離人體20厘米時，符合射頻規格。

特此聲明，廈門四信通信科技有限公司聲明該產品符合2014/53/EU指令的基本要求和其他相關規定。該產品被允許在所有歐盟成員國使用。

修訂記錄

目錄

第一章 產品簡介 1

1.1 產品概述 1

1.2 產品特點 1

1.3 產品外觀概述 2

1.4 產品規格 3

1.5 指示燈功能說明 7

1.6 按鈕功能說明 7

1.7 接口定義說明 8

第二章 安裝上網配置 9

2.1 SIM卡上網 9

2.2 有線寬帶上網 12

2.3 雙帶寬優先級設置 13

第三章 相關功能配置 15

3.1 WLAN配置 15

3.2 Mesh組網配置 16

3.3 移動網絡配置 21

3.4 流量統計配置 22

3.5 QOS配置 25

第一章 產品簡介

• 1. 產品概述

F-NR300是高性能5G室內CPE，支持NR(SA&NSA)、TDD-LTE、FDD-LTE，將蜂窩網絡數據轉換為WIFI和有線網口數據，支持1個1G LAN口、1個2.5G LAN/WAN口, 2.4G+5G雙頻WIFI-AP。適用于需要快速部署有線寬帶網絡、WIFI熱點的家用或商用場景。

• 1. 產品特點
• 采用高性能處理器

保證5G網絡高速處理性能，強勢開啟5G新時代，更多精彩一觸即達。

• 全網覆蓋

兼容SA和NSA制式。環形無遮擋布局，確保360度無死角捕獲信號。內置雙極化4*4WiFi天線、天線體積縮小20%、高隔離度，提升收發性能。

• WIFI 6

高速WiFi6技術，暢想5G高速率；可為多設備同時通信提供更高的傳輸速率、更低延遲與更廣覆蓋。

• 即插即用

后臺實時檢測并自動修復網絡問題，無需手動重啟或者重新配置網絡，讓上網更簡單，無需人工干預。

• 高效散熱

用高導材質散熱，流線型設計，頂部煙囪設計，通過風扇對流，大幅度提升散熱效果，長時間高速運行也可保障穩定運行。

• 1. 產品外觀概述

蜂窩信號指示燈

連接5G指示燈

連接4G指示燈

WIFI指示燈

電源指示燈

WPS 按鈕

電源按鈕

電話接口（選配）

以太網口

以太網口

電源接口

Reset按鈕

SIM卡槽

• 1. 產品規格

• 1. 指示燈功能說明

指示燈	名稱	定義說明
	蜂窩信號指示燈	蜂窩信號指示燈 1、藍色，則表示信號值RSRP>-95dbm或RSCP>-80 2、黃色，則表示信號值RSRP≦-95dBm或RSCP≦-80
	連接5G指示燈	連接上5G網絡 1、常亮，則表示連接上5G網絡 2、不亮，則表示沒有連接上網絡 3、閃爍，表示在撥號；閃爍頻次500ms/次
	連接4G指示燈	連接上3G/4G網絡 1、常亮，則表示連接上3G/4G網絡 2、不亮，則表示沒有連接上網絡 3、閃爍，表示在撥號；閃爍頻次500ms/次
	WiFi信號指示燈	WiFi信號指示燈 1、常亮，則表示開啟 2、閃爍，按下WPS鍵后，500ms/次，持續2分鐘 3、不亮，則表示沒有開啟
	電源指示燈	電源指示燈 1、常亮，則表示電源正常 2、不亮，則表示電源異常

• 1. 按鈕功能說明

按鈕	定義說明
	按下該按鈕后，WiFi指示燈會閃爍，500ms/次，持續2分鐘，連接成功后WiFi燈停止閃爍藍色長亮 2、用戶終端不需要手動輸入密碼，即可快速建立一個安全的WIFI連接
	默認開機：長按電源鍵3s左右可關機 2、關機后：重新插拔電源，則自動開機 3、關機后：長按電源鍵3s左右，可開機 備注：F-NR300 V2長按為重啟，無法關機
	按住按鈕 >10S，參數恢復出廠設置

• 1. 接口定義說明

接口	名稱	定義說明
	電話接口	電話RJ11接口 可直接連接話機撥打電話
	以太網口	1、接口綠色指示燈常亮則說明連接正常 2、接口黃色指示燈閃爍則說明有數據收發
	以太網口	1、接口綠色指示燈常亮則說明連接正常 2、接口黃色指示燈閃爍則說明有數據收發
	電源接口	DC 12V/3A
	Nano-SIM卡卡座	安裝Nano-SIM卡
	Type-C接口	Type-C接口僅用于研發人員調試

第二章 安裝上網配置

• 1. SIM卡上網

步驟一：按圖示方向插入SIM卡（芯片朝下，缺口朝里）

步驟二：接通電源設備自動開機，信號指示燈長亮，5G/4G指示燈長亮說明撥號成功。

步驟三：終端設備通過接網線接LAN口或WiFi接入CPE，即可訪問外網。

步驟四：如需進行其他配置，打開瀏覽器手動輸入：192.168.1.1，初始賬號：admin初始密碼：admin

步驟五：設置WLAN的用戶名和密碼

步驟六：設置主機設備登錄密碼，應用設置完成后，頁面跳轉到登陸界面，輸入新設置賬號密碼（賬號：admin，密碼為新設置的值），點擊登陸。完成配置！

• 1. 有線寬帶上網

步驟一：LAN2/WAN網口默認作LAN口，需將LAN2/WAN配置為WAN口。接通電源，設備自動開機，終端設備接入CPE后，訪問WEB頁面，將LAN2/WAN口配置為WAN口，保存并應用。

步驟二：將網線一端接上級設備（光貓/寬帶貓/modem/墻上預留網口等），另一端接CPE的LAN2/WAN口，WEB頁面狀態欄和首頁顯示因特網上下行流量圖標，表明有線帶寬可正常使用。

步驟三：終端設備通過接網線接LAN口或WiFi接入CPE，即可訪問外網。

• 1. 雙帶寬優先級設置

WEB配置頁面可設置移動網絡和以太網優先級，默認移動網絡優先（即SIM卡上網）。

設備插SIM卡，并且LAN2/WAN口做WAN口接上級設備，優先使用移動網絡，當移動網絡不可用時，自動切換到以太網使用。

第三章 相關功能配置

• 1. WLAN配置

WLAN設置分為基礎設置和高級設置?；A(chǔ)設置可設置SSID、安全模式、密碼、連接數、廣播隱藏及訪客WiFi，終端設備通過訪客WiFi接入CPE，可正常訪問外網，但無法進行WEB配置操作。

高級設置針對信道、協議、帶寬等設置，WPS設置可讓終端設備通過PIN碼、PBC等方式快速接入CPE。

• 1. Mesh組網配置

Mesh組網設備分為：主控和子節點。主控只需要1臺，子節點可以多臺。MESH功能默認關閉，需在WEB頁面開啟。

第一步：配置主控

主控設備LAN口接PC，登陸WEB配置頁面。WLAN設置—Mesh組網頁面點擊啟用，設備角色選擇主控制器，保存并應用。

等待40秒左右，頁面狀態部分顯示主控設備信息，狀態欄WIFI圖標上有白色Mesh字樣，表明主控端Mesh功能已開啟。

第二步：配置子節點

子節點設備LAN口接PC，登陸WEB配置頁面。WLAN設置—Mesh組網頁面點擊啟用，設備角色選擇子節點，保存并應用。

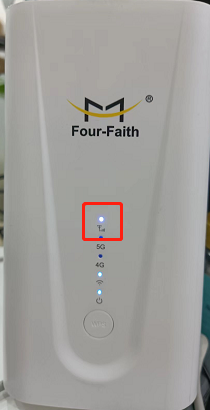

等待40秒左右，子節點狀態欄WIFI圖標有灰色Mesh字樣，子節點設備信號燈黃色常亮表示子節點配置完成

第三步：建立連接

連接建立有三種方法。

方法1：網線直連

網線直連主控設備LAN口和子節點設備LAN口，子節點設備信號燈變?yōu)樗{(lán)色說明組網成功。

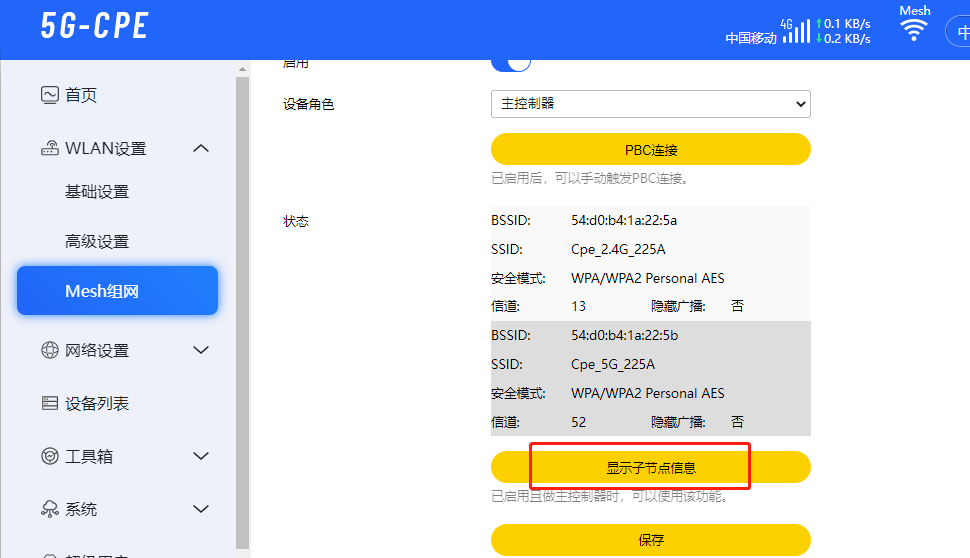

192.168.1.1登陸主控設備WEB頁面，點擊顯示子節點信息，可顯示子節點信息，點擊IP地址可訪問子節點設備WEB頁面

子節點設備頁面可以看到，狀態部分顯示主控設備信息，狀態欄WIFI圖標Mesh字樣為白色

方法2：按WPS鍵

分別按下主控設備和子節點設備上的WPS按鍵，wifi信號燈閃爍，組網成功，wifi信號燈立即停止閃爍，藍色常亮。組網成功子節點設備信號燈由黃色常亮變?yōu)樗{(lán)色常亮。

方法3：WEB頁面上點擊PBC連接

分別登陸主控和子節點web頁面，點擊PBC連接，組網成功會提示：Mesh連接成功。

組網成功后，將主控和子節點設備放置在合適的位置，客戶端只能搜索到主控設備的WIFI熱點。

注意：

1. 組網時請使用相同型號、版本的設備，避免驅動差異等導致組網失敗
   1. 移動網絡配置

移動網絡設置可開啟關閉移動網絡、5G網絡、修改組網模式、設置網絡模式、IP類型、鎖BAND等。

關閉使用SIM卡配置，可設置APN、鑒權方式、用戶名、密碼等。

• 1. 流量統計配置

流量統計只針對移動網絡進行統計，流量統計頁面可顯示當日和當月的總流量，進行流量包大小及流程超標操作的設置。

如需使用流量超標提醒或斷開移動數據操作，需進行如下操作。

第一步：進行流量設置。

超流量操作：無，使用流量超過流量包設置大小時，狀態欄有超流量圖標提示，但移動網絡不斷開，仍可繼續使用。斷開連接，使用流量超過流量包設置大小時，狀態欄有超流量圖標提示，移動網絡自動斷開，不可使用。

流量包類型：選擇使用日流量或月流量進行限制。

流量包大?。哼_(dá)到設置的大小時，執行對應的操作。設置為0時不限制。

重啟移動網絡：勾選時保存，移動網絡會自動重?fù)堋?/p>

第二步：流量超額后移動網絡恢復

超流量斷開后，需要手動啟用移動數據。首頁點擊啟用移動數據，顯示流量超額提醒頁面，點擊重新設置，跳轉到流量統計頁面，重新配置流量包大小，勾選啟動移動網絡后保存（如不勾選，設置流量包大小后，需手動在首頁點擊啟動移動數據），移動網絡撥號連接可自動恢復。

• 1. QOS配置

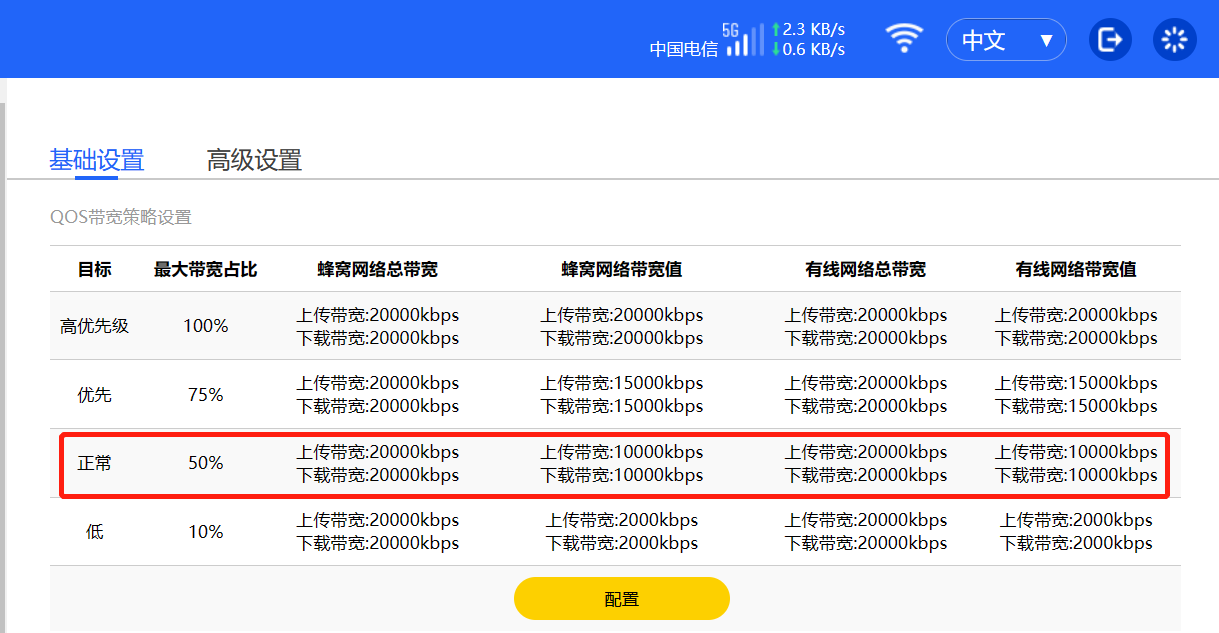

QOS功能可對移動網絡和以太網帶寬進行限制。啟用帶寬策略后，高級設置中未進行設置，接入的終端設備默認帶寬限制策略為正常。
